Termografia panourilor fotovoltaice: ce defecte poate identifica și când merită făcută o inspecție.

Un panou fotovoltaic poate arăta perfect la exterior și totuși să funcționeze neuniform. Sticla poate fi intactă, cadrul fără urme vizibile, iar aplicația invertorului să indice în continuare producție. În interiorul sistemului pot exista însă celule, conexiuni sau module care lucrează diferit față de restul instalației.

Termografia ne ajută să vedem aceste diferențe fără demontarea panourilor. O cameră radiometrică înregistrează radiația infraroșie emisă de suprafețe și construiește o hartă a temperaturilor. Zonele mai calde sau mai reci decât elementele comparabile pot indica o problemă care merită investigată.

Într-un sistem aflat în funcțiune, modulele similare și expuse în condiții apropiate ar trebui să aibă un comportament termic comparabil. Când apare o diferență clară, forma și poziția acesteia oferă indicii despre cauza posibilă.

Cum interpretăm principalele tipare termice?

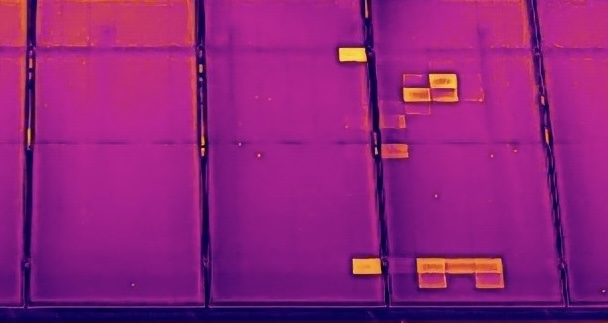

1. O celulă sau o zonă mică este mult mai caldă decât restul modulului

Acest tipar poate indica o umbrire locală persistentă, depuneri pe suprafața panoului, un defect al celulei sau o creștere a rezistenței electrice într-un punct al modulului.

Pentru confirmarea cauzei sunt necesare o inspecție vizuală de aproape și măsurători electrice.

2. Un grup de celule are o temperatură diferită

Diferența de temperatură poate fi asociată cu activarea sau funcționarea necorespunzătoare a unei diode bypass ori cu o întrerupere a interconectării dintre celule.

În continuare se verifică dioda bypass, cablajul și parametrii electrici ai modulului sau ai șirului fotovoltaic.

3. Un modul este uniform mai cald decât modulele învecinate

Un astfel de comportament poate indica un modul sau un șir neconectat, un circuit deschis, o nepotrivire electrică ori o producție mai redusă față de celelalte module.

Pentru clarificarea situației se compară tensiunile și curenții și se verifică toate conexiunile șirului.

4. Apare o încălzire locală la cutia de joncțiune sau la un conector

Această anomalie poate fi produsă de o rezistență de contact crescută ori de o conexiune slăbită, degradată sau incompatibilă.

Este necesară verificarea profesională a conexiunii și a componentelor, cu respectarea procedurilor de siguranță.

5. Zona mai caldă are o formă neregulată și urmărește murdăria sau umbra

Tiparul poate fi provocat de depuneri, vegetație, umbrire parțială sau de un alt factor exterior.

Cauza trebuie înlăturată în condiții de siguranță, iar inspecția termografică trebuie repetată pentru comparație.

6. Același tipar difuz apare la mai multe module

O anomalie repetată la mai multe panouri poate indica degradare indusă de potențial — PID, nepotrivire electrică sau un alt fenomen care afectează o parte mai mare a sistemului.

În acest caz se analizează istoricul de funcționare și se efectuează teste electrice sau măsurători ale rezistenței de izolație înainte de stabilirea diagnosticului.

Important: tiparul termic oferă un indiciu, nu confirmă automat cauza. Interpretarea se face în raport cu sarcina, condițiile de mediu și rezultatele celorlalte verificări.

Când merită făcută o inspecție termografică?

Termografia nu este utilă doar atunci când sistemul s-a oprit complet. De cele mai multe ori, valoarea ei este tocmai identificarea problemelor înainte ca acestea să devină evidente sau să afecteze o parte mai mare a instalației.

1. Producția a scăzut fără o explicație clară, iar vremea și consumul nu justifică diferența.
2. Un șir sau o intrare a invertorului produce diferit față de celelalte.
3. Au existat furtuni, grindină, lucrări pe acoperiș sau intervenții asupra instalației.
4. Se apropie expirarea unei garanții ori sistemul urmează să fie recepționat, cumpărat sau evaluat.
5. Dorești o verificare preventivă, mai ales înaintea perioadei cu producție ridicată.
6. Aplicația invertorului indică erori, opriri sau variații repetate.

Condițiile în care rezultatele sunt relevante:

O imagine termică nu trebuie interpretată separat de condițiile în care a fost obținută. Standardul IEC TS 62446-3 stabilește cerințe pentru echipament, condițiile de mediu, procedura de inspecție, raportare și calificarea personalului.

Pentru inspecția modulelor fotovoltaice, iradianța în planul panoului trebuie să fie suficientă și stabilă; standardul indică minimum 600 W/m². Sistemul trebuie să funcționeze sub sarcină, iar vântul, norii, umbrele temporare și reflexiile trebuie controlate sau documentate. La inspecția aeriană, distanța și unghiul de captare se aleg astfel încât celulele să fie reprezentate cu o rezoluție suficientă.

1. Iradianță măsurată și stabilă: defectele devin vizibile termic atunci când prin sistem circulă suficient curent.
2. Sistem aflat în funcțiune: pentru scanarea termică a modulelor, instalația nu se inspectează ca un obiect rece și deconectat.
3. Vânt și nebulozitate controlate: vântul răcește suprafața, iar variațiile rapide de lumină pot ascunde sau exagera diferențele.
4. Fără umbre și depuneri neînregistrate: vegetația, păsările, cablurile sau reflexiile pot crea tipare care seamănă cu defectele.
5. Date păstrate în raport: iradianța, temperatura ambiantă, vântul și setările camerei ajută la interpretarea și compararea rezultatelor.

Ce nu poate spune termografia singură?

Camera termică vede efectul termic al unei anomalii, nu întotdeauna cauza exactă. Două probleme diferite pot produce imagini asemănătoare, iar unele defecte nu devin vizibile termic decât atunci când produc deja un efect electric.

Termografia nu calculează automat pierderea exactă de energie și nu demonstrează singură că un modul este în afara specificațiilor producătorului. Pentru un diagnostic complet pot fi necesare comparații între șiruri, măsurători de tensiune și curent, verificarea rezistenței de izolație, analiza curbei I-V sau alte teste adaptate situației.

Acest lucru este important mai ales în cazul garanțiilor. Imaginile termice pot documenta și localiza problema, însă producătorul sau asiguratorul poate solicita și dovezi suplimentare privind performanța modulului.

Cum realizăm diagnosticul la SolarFix?

1. Analizăm istoricul sistemului. Verificăm datele din invertor sau aplicația de monitorizare și discutăm cu proprietarul despre scăderi de producție, erori și intervenții anterioare.
2. Facem inspecția vizuală și tehnică. Urmărim starea modulelor, cablurilor, conectorilor, structurii și componentelor accesibile.
3. Scanăm termografic instalația. Alegem camera portabilă, drona sau combinația dintre ele în funcție de dimensiunea sistemului, accesibilitate și scopul verificării.
4. Confirmăm constatările. Atunci când imaginea indică o anomalie, efectuăm măsurătorile electrice necesare pentru a restrânge cauzele posibile și a stabili prioritatea intervenției.
5. Predăm un raport clar. Clientul primește imaginile relevante, localizarea problemelor, interpretarea tehnică și recomandări concrete pentru monitorizare, reparație sau investigații suplimentare.

Cameră termică la sol sau dronă?

Nu există o singură metodă potrivită pentru toate instalațiile. La un sistem rezidențial accesibil, camera termică portabilă poate oferi imagini foarte detaliate și permite verificarea componentelor de la sol. Pentru acoperișuri greu accesibile, suprafețe extinse sau instalații comerciale și industriale, drona poate scana rapid întreaga zonă fără deplasarea pe module.

În practică, cele două metode se completează: scanarea aeriană oferă imaginea de ansamblu și localizează anomaliile, iar verificarea de aproape și măsurătorile electrice ajută la confirmarea diagnosticului.

Ce primește clientul după inspecție?

1. Imagini termice și vizuale relevante, cu zonele anormale marcate.
2. Localizarea modulelor sau componentelor care necesită atenție.
3. Interpretarea constatărilor, fără a transforma orice diferență de temperatură într-un verdict.
4. Priorități clare: monitorizare, reverificare, remediere planificată sau intervenție rapidă.
5. Recomandări pentru verificări electrice, reparații sau documentarea unei solicitări de garanție.

Întrebări frecvente:

Se poate face inspecția termografică în orice zi?

Nu în orice condiții. Este nevoie de lumină solară suficientă și relativ stabilă, sistemul trebuie să producă, iar vântul, norii și umbrele trebuie să permită o măsurare relevantă. Dacă vremea nu este potrivită, programarea poate fi ajustată.

Trebuie oprit sistemul în timpul inspecției?

Pentru scanarea termografică a modulelor, sistemul trebuie de regulă să fie în funcțiune și sub sarcină. Unele verificări electrice suplimentare pot necesita oprirea controlată a anumitor circuite, realizată numai de personal calificat.

Un panou mai cald înseamnă automat că este defect?

Nu. Diferența poate fi produsă de umbrire, depuneri, reflexii, poziție sau condiții de răcire diferite. De aceea comparăm module similare, documentăm mediul și verificăm cauza înainte de a recomanda înlocuirea.

Poate fi identificat exact panoul cu probleme?

În condiții adecvate și cu o rezoluție suficientă, anomalia poate fi localizată până la nivel de modul și, în anumite situații, la nivel de celulă sau grup de celule. Localizarea este urmată de confirmarea tehnică.

Raportul poate fi folosit pentru o solicitare de garanție?

Raportul termografic poate documenta anomalia și poate susține investigația. Totuși, producătorul poate solicita teste suplimentare de performanță, fotografii, serii de produs sau alte documente prevăzute în condițiile de garanție.

Cât de des ar trebui verificat sistemul?

Nu există un interval unic pentru toate instalațiile. Frecvența depinde de dimensiunea sistemului, mediul de lucru, istoricul defecțiunilor, recomandările producătorului și obligațiile contractuale. O verificare preventivă periodică și un control după evenimente meteo severe sunt, de regulă, mai eficiente decât așteptarea unei opriri complete.

Surse tehnice consultate:

• IEC TS 62446-3:2017 — termografia în aer liber a modulelor și instalațiilor fotovoltaice.

• IEA-PVPS T13-24:2021 – Qualification of PV Power Plants — bune practici pentru inspecții termice, electrice și aeriene.

• IEA-PVPS T13-30:2025 – Degradation and Failure Modes — defecte, efecte termice și metode de identificare.

• DJI Matrice 4 Series – specificații — caracteristicile oficiale ale camerei termice radiometrice.
